MEMBUAT RANGKAIAN DIFFERENSIAL OP-AMP MENGGUNAKAN
TOOLS VISIO
Langkah pertama klik Device Pins Mode lalu pilih INVERT.
Atur posisi komponen dengan menggunakan Rotate Clockwise.
Letakan komponen ditempat yang Diinginkan.
Selanjutnya klik Component Mode, P (Pick from
Libraries),Didalam tabel keywords masukan nama komponen (resistor), lalu klik ok.
Letakan komponen di tempat yang Diinginkan.
Selanjutnya klik Component Mode, P (Pick from
Libraries),Didalam tabel keywords masukan nama komponen (opamp), laluklik ok.
Letakan komponen di tempat yang Diinginkan.

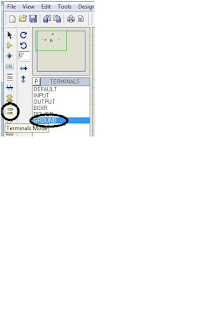

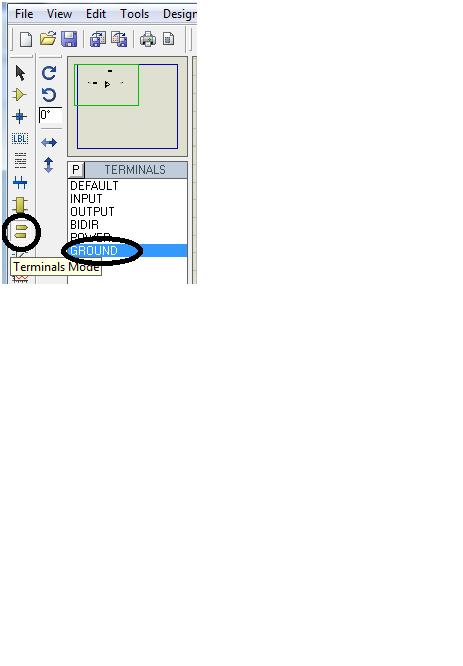

Selanjutnya klik Terminal Mode lalu pilih GROUND.
Letakan komponen di tempat yang Diinginkan.
Selanjutnya menghubungkan komponen,cara menghubungkan komponen dapat dilakukan dengan cara:
Klik 2D Graphics Line Mode lalupilih COMPONENT.
Setelah itu hubungkan komponen yang satu dengan komponen
yang lainnya, dengan cara klik ujung komponen yang satu dengan ujung komponen yang
lain.
Cara
menamakan komponen dapat dilakukan dengan cara klik kanan pada komponen, edit komponen.
Hasil akhir akan seperti pada gambar dibawah ini.
